Монтаж оптических кроссов

Оптический кросс - это пассивное оптическое устройство для соединения многожильных оптических кабелей с одноволоконными оптическими шнурами с оптическими вилками (коннекторами) на концах. Оптические кроссы используют для соединения кабельной сети с активным сетевым оборудованием и передачи в сеть оптического сигнала от активного оборудования.
Оптические кроссы бывают различных модификаций и подразделяются на:

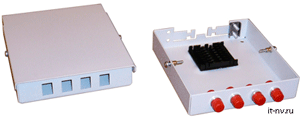

• кросс оптический настенный КОН (микро) на 4 порта;

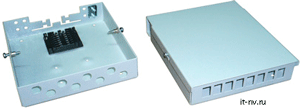

• кросс оптический настенный КОН (мини) на 8 портов;

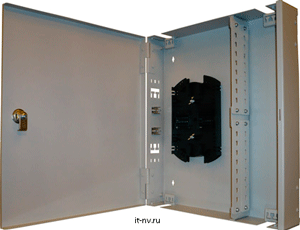

• кросс оптический настенный КОН;

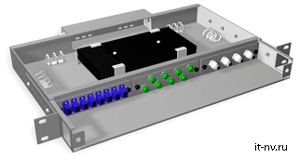

• кросс оптический стоечный КОС 19”.



Для правильного монтажа оптических кроссов их комплектуют:

• сплайс-кассетой;

• сплайс-пластинами;

• гильзами КДЗС;

• пигтейлами;

• адаптерами;

• набором крепёжных элементов (стяжки, болты, зажимы, ушки, маркировочные наклейки).

С первого взгляда монтаж оптического кросса, может показаться простым процессом, но на само деле это не совсем так. Сборка оптического кросса достаточно важный момент в строительстве распределительной сети. В случае неправильного и неаккуратного монтажа, сигнал может вообще не пройти из-за большого затухания в местах сварок волокон или в местах укладки пигтейлов и запаса кабельных волокон в сплайс-пластинах или в кроссе. Так же затухания или сломы волокон могут быть из-за неправильно закрепленного кабеля в кроссе или неправильной укладки гильз в ложементах кассеты.
Монтаж оптического кросса должен осуществлять сертифицированный опытный специалист со всем необходимым оборудованием и инструментом.

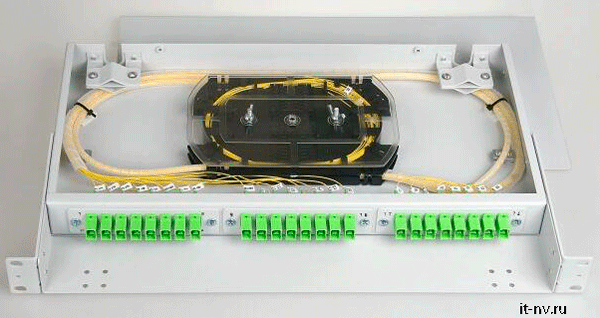

Важно знать! При монтаже оптического кросса в кассетах не должно быть восьмёрок из волокон пигтейлов, не должно быть лишнего запаса волокон, мешающего укладке. После установки и крепления пигтейлов в адаптеры, адаптеры с другой стороны должны быть заглушенными, для избежания попадания пыли и мусора в место стыка. После монтажа кроссов, необходимо просветить волокна на предмет соответствия со схемой.
